| [Посетилац (119.39.*.*)]одговори [Кинески ] | Време :2023-03-18 |  Тхевенин 'с тхеорем
Написао га је француски научник Л· Електрична теорема коју је предложио Ц. Тхевенин 1883. Још 1853. године Хелмхолц је такође предложио ову теорему, тако да је позната и као Хелмхолтз-Тхевенин теорема. Садржај је у томе што два краја линеарне мреже која садржи независне изворе напона, независне актуелне изворе и отпорнике могу бити електрични еквивалентни у смислу њиховог спољашњег облика комбиновањем засебног напонског извора В и отпорног низа опуштене мреже са два терминала. У једнофреквентним АЦ системима, ова теорема се не односи само на отпорноре, већ и на импеданце у генерализованом смислу.

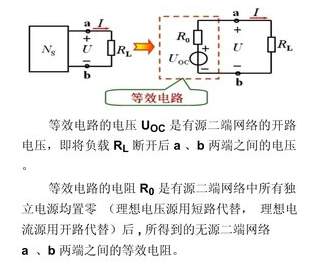

За мрежу са једним портом (мрежа са два терминала) која садржи независне изворе, линеарни отпор и линеарне контролисане изворе, мрежа са једним портом (мрежа са два терминала) са извором напона и отпорницима у серији може се користити за еквивалент, напон овог напона је отворени напон мреже са једним портом (мрежа са два терминала), а отпорност на серију је еквивалентна
УОЦ се зове отворени напон. Ро се зове Тхевенин еквивалентни отпор. У електронским склоповима, када се мрежа са једним портом посматра као напајање, овај отпорник се често назива излазни отпор, који често представља Ро; Када се мрежа са једним портом сматра оптерећењем, она се назива отпор уноса и често је означена од стране Риа. Серија са једним портом мреже извора напона уоц и ресистора Ро често се назива Тхевенин еквивалентно коло.
Када напон порта и струја мреже са једним портом усвоје придружени референтни смер, једначина напона порта и тренутне релације може бити табела као: У = R0i уоц
Теорема Тевенина и Нортонова теорема су најчешће коришћене методе поједностављивања кола. Пошто Тхевенинова теорема и Нортонова теорема еквивалентно делују као гране моћи, оне се колективно називају еквивалентном теоремом моћи или еквивалентном теоремом генератора. |
|
